🔹 Mô tả sản phẩm

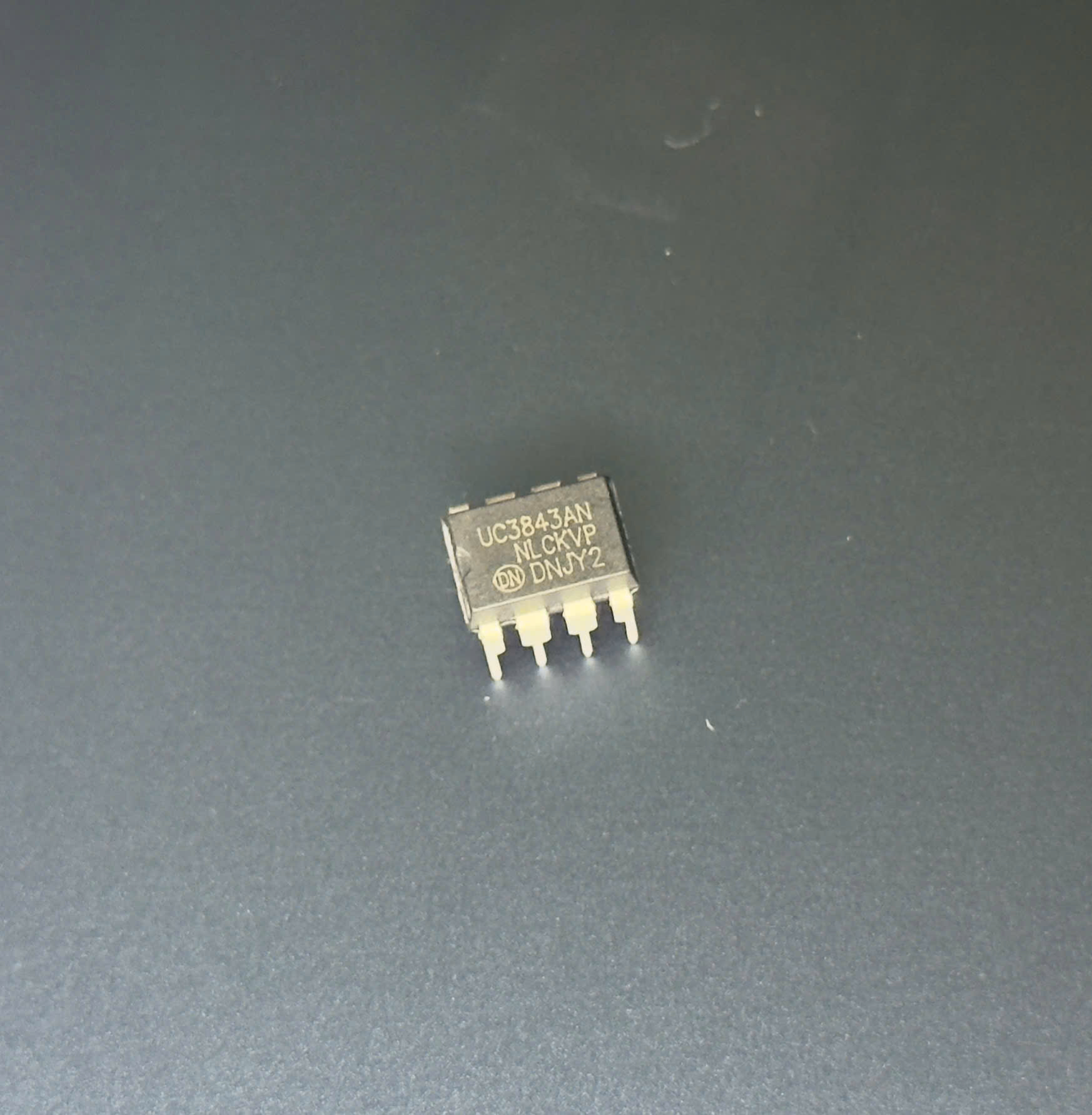

IC UC3843AN của hãng ON Semiconductor là bộ điều khiển PWM (Pulse Width Modulation) dòng cố định, được ứng dụng rộng rãi trong các bộ nguồn xung (SMPS), nguồn máy tính, inverter, UPS, máy hàn điện tử và các thiết bị công suất cao. Với khả năng hoạt động ở tần số cao, tích hợp bảo vệ dòng và điện áp, UC3843AN giúp mạch nguồn ổn định, hiệu suất cao và đáng tin cậy.
🔹 Thông số kỹ thuật
-
Model: UC3843AN
-
Hãng sản xuất: ON Semiconductor
-
Điện áp hoạt động: 7V ~ 30V
-
Điện áp khởi động: 16V (typ.)
-
Điện áp tắt: 10V (typ.)
-
Tần số dao động: Lên đến 500kHz (tùy cấu hình RC ngoài)
-
Dòng ngõ ra: ±1A, có thể driver MOSFET/IGBT trực tiếp
-
Chức năng: Bộ điều khiển PWM chế độ dòng (Current Mode PWM Controller)
-
Kiểu gói: DIP-8
🔹 Đặc điểm nổi bật
-
Điều chế PWM chế độ dòng, độ ổn định cao.
-
Tích hợp bảo vệ quá dòng, quá áp.
-
Tần số hoạt động cao, tối ưu hiệu suất mạch nguồn.
-
Ngõ ra dòng mạnh, có thể điều khiển trực tiếp MOSFET công suất.
-
IC chất lượng cao từ ON Semiconductor, độ tin cậy lâu dài.
🔹 Ứng dụng
-
Bộ nguồn xung (SMPS).
-
Nguồn máy tính, adapter, bộ sạc.
-
Máy hàn điện tử, UPS, inverter.
-
Hệ thống nguồn công nghiệp yêu cầu hiệu suất cao.
