SG3525 SOP16 - SG3525 Chân Dán - Linh Kiện NDT

🔹 Mô tả sản phẩm

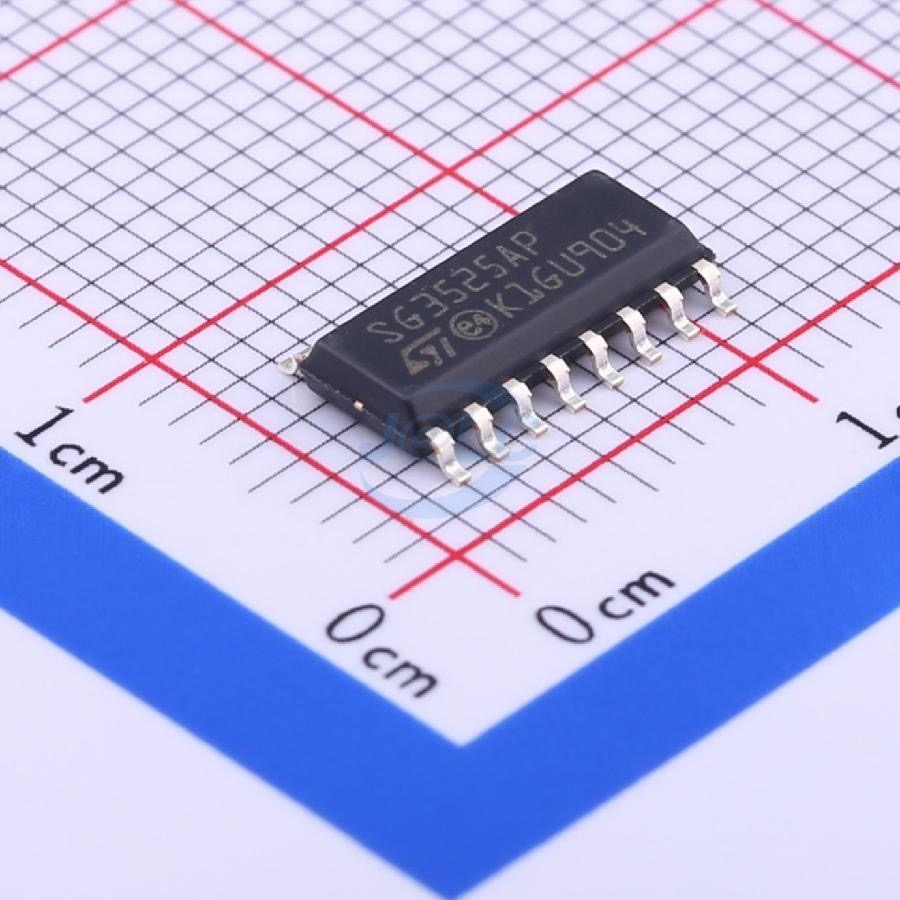

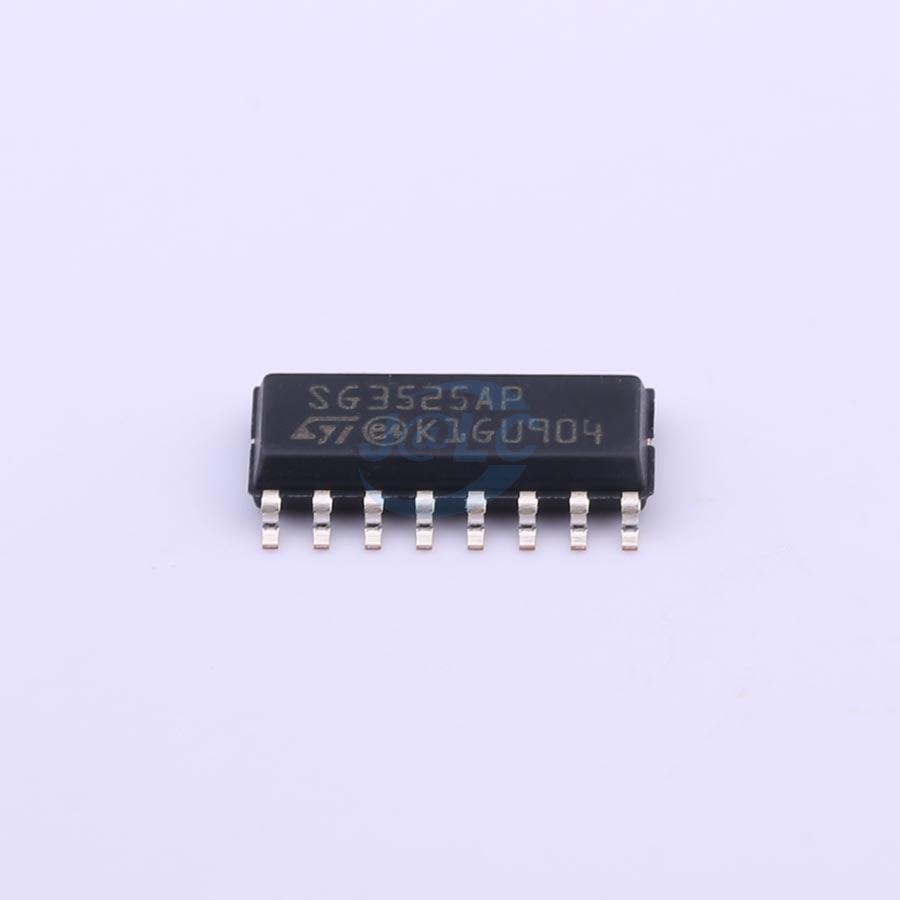

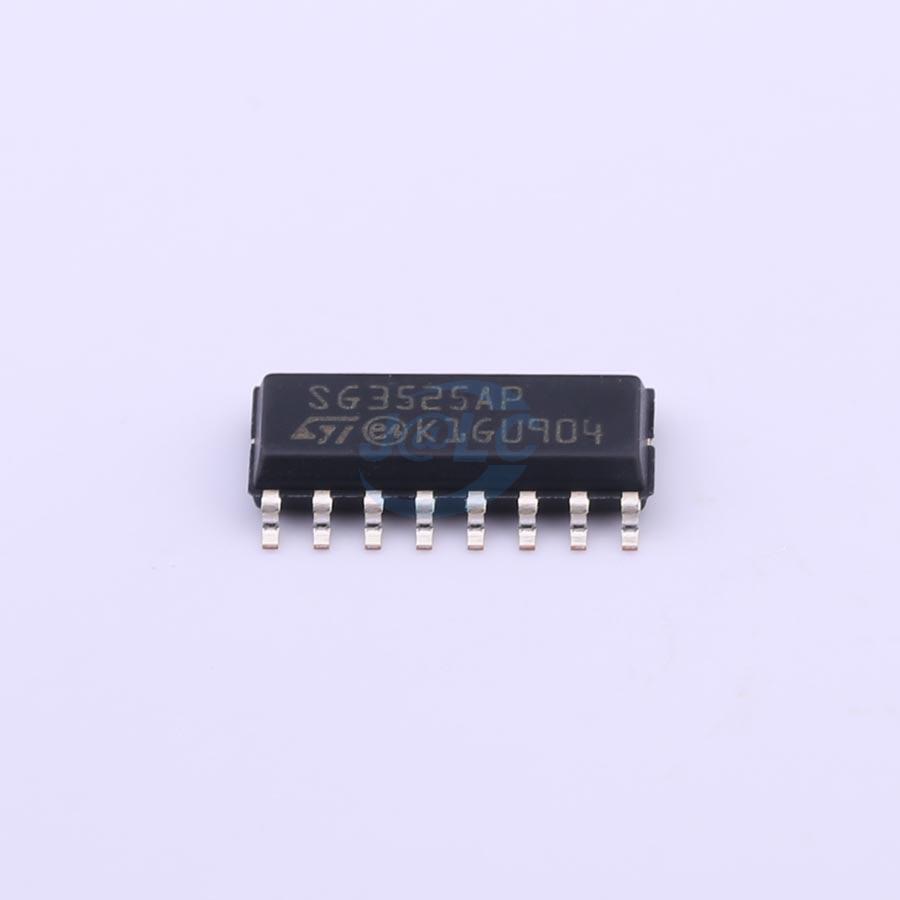

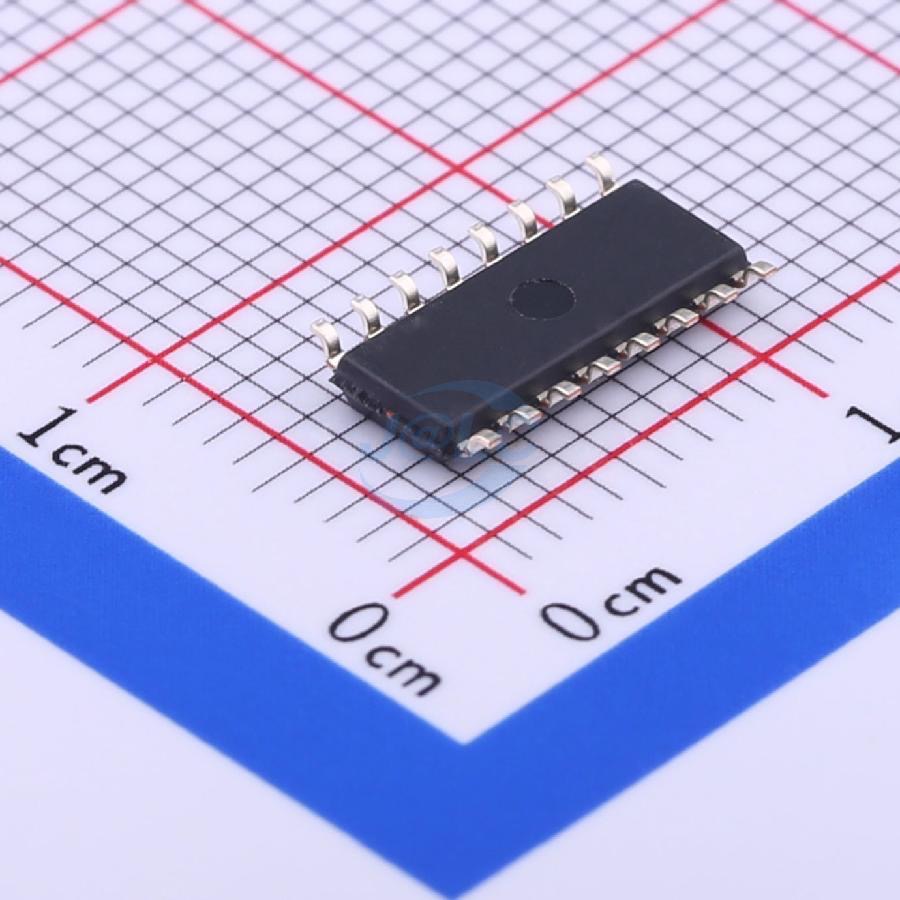

IC SG3525 SOP16 là bộ điều khiển PWM (Pulse Width Modulation) hiệu suất cao, được sử dụng rộng rãi trong các mạch nguồn xung, bộ nghịch lưu (inverter), bộ sạc, UPS và nhiều ứng dụng điện tử công suất. Với khả năng tạo xung chính xác và ổn định, SG3525 giúp điều chỉnh điện áp, tần số và công suất đầu ra một cách hiệu quả.

🔹 Thông số kỹ thuật

Mã sản phẩm: SG3525
Kiểu chân: SOP16 (dán)
Điện áp hoạt động: 8V – 35V
Điện áp tham chiếu: 5.1V ± 1%
Tần số dao động: 100Hz – 400kHz (chỉnh được qua RC ngoài)
Dạng sóng đầu ra: PWM đối xứng
Dòng điều khiển đầu ra: 200mA (tối đa)
Chức năng bảo vệ: Chống quá áp, chống quá dòng, khóa khi điện áp thấp (UVLO)
Đóng gói: SOP16 nhỏ gọn, phù hợp hàn SMD
Tình trạng: Hàng mới 100%
🔹 Đặc điểm nổi bật
Thiết kế nhỏ gọn, tiết kiệm diện tích PCB.
Khả năng phát xung PWM ổn định, độ chính xác cao.
Dải điện áp hoạt động rộng, dễ tích hợp nhiều ứng dụng.
Có sẵn mạch tham chiếu ổn định 5.1V.
Ứng dụng linh hoạt từ nguồn dân dụng đến công nghiệp.
🔹 Ứng dụng
Mạch nguồn xung (SMPS).
Bộ nghịch lưu (Inverter 12V – 220V).
Bộ sạc acquy, UPS, nguồn dự phòng.
Hệ thống điều khiển motor DC, servo.
Các dự án điện tử công suất DIY và công nghiệp.
🔹 Thông tin thêm
Đóng gói: 1 IC SG3525 SOP16.
Lưu ý: Cần sử dụng tản nhiệt và mạch bảo vệ phù hợp khi thiết kế công suất cao.
Sản phẩm phù hợp cho kỹ thuật viên điện tử, xưởng sản xuất, DIY và nghiên cứu giảng dạy.
