🔹 Mô tả sản phẩm

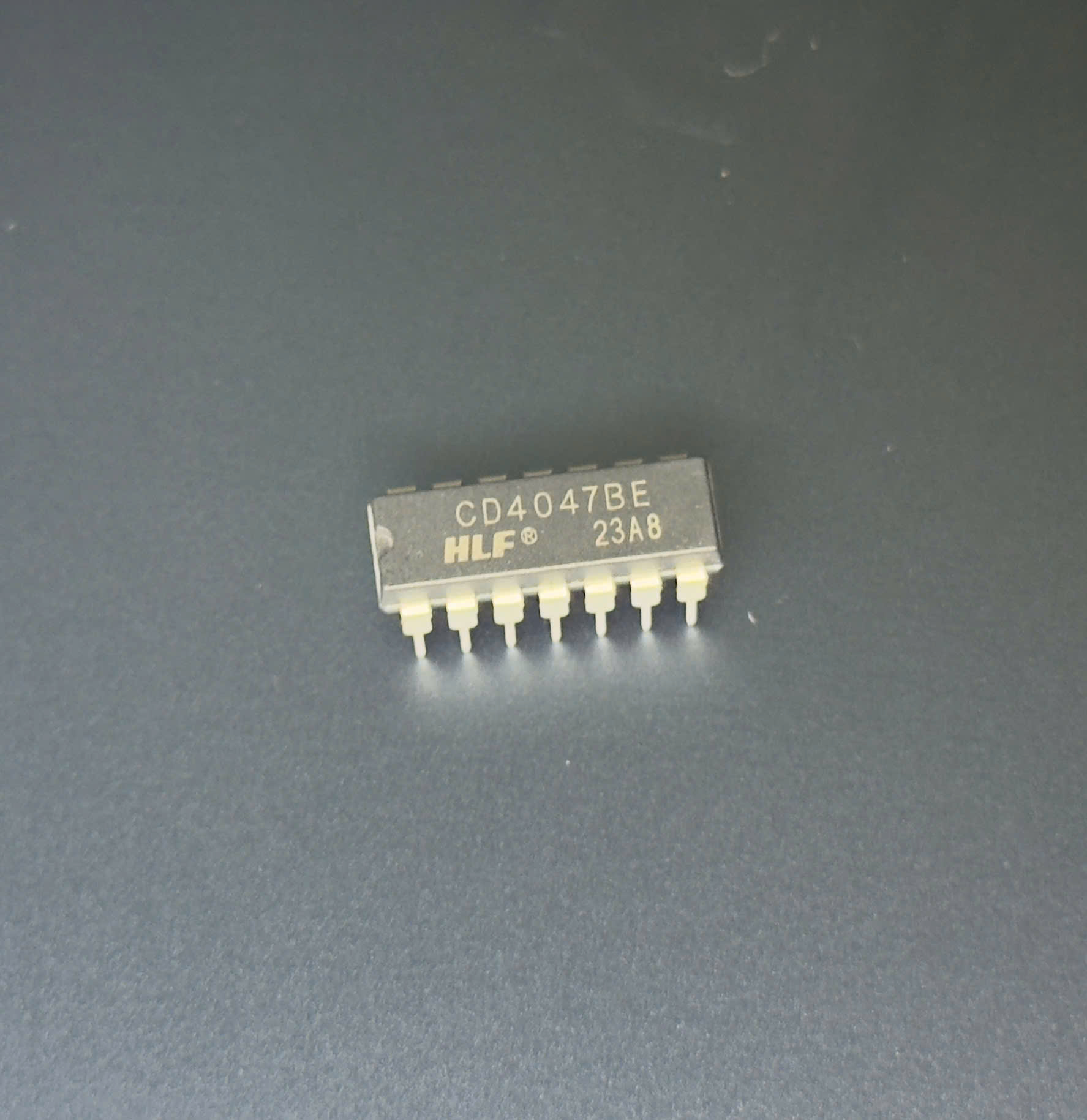

IC CD4047BE của hãng HLF là mạch tích hợp CMOS đa năng, được sử dụng rộng rãi trong các ứng dụng dao động đơn ổn (Monostable) và dao động đa ổn (Astable). Linh kiện này cho phép tạo xung vuông ổn định, tần số dễ điều chỉnh bằng RC ngoài, thích hợp cho các mạch nguồn, inverter, UPS và điều khiển công suất.
🔹 Thông số kỹ thuật
-
Model: CD4047BE (HLF)
-
Công nghệ: CMOS
-
Điện áp hoạt động: 3V ~ 15V
-
Ngõ ra: Complementary Q và Q¯
-
Tần số dao động: Tùy chỉnh bằng R, C ngoài
-
Chế độ hoạt động: Monostable / Astable
-
Kiểu gói: DIP-14
-
Hãng sản xuất: HLF Semiconductor
🔹 Đặc điểm nổi bật
-
Hoạt động linh hoạt ở cả 2 chế độ monostable và astable.
-
Ngõ ra cặp xung đối xứng (Q / Q¯) → phù hợp cho mạch push-pull.
-
Dòng tiêu thụ thấp, ổn định dài hạn.
-
Dễ dàng tích hợp trong các mạch điều khiển công suất.
🔹 Ứng dụng
-
Tạo xung vuông trong mạch inverter / kích điện.
-
Bộ dao động cho nguồn xung, UPS, mạch đèn chớp.
-
Ứng dụng trong các hệ thống điều khiển công nghiệp.
-
Nghiên cứu, học tập và DIY điện tử.
