🔹 Mô tả sản phẩm

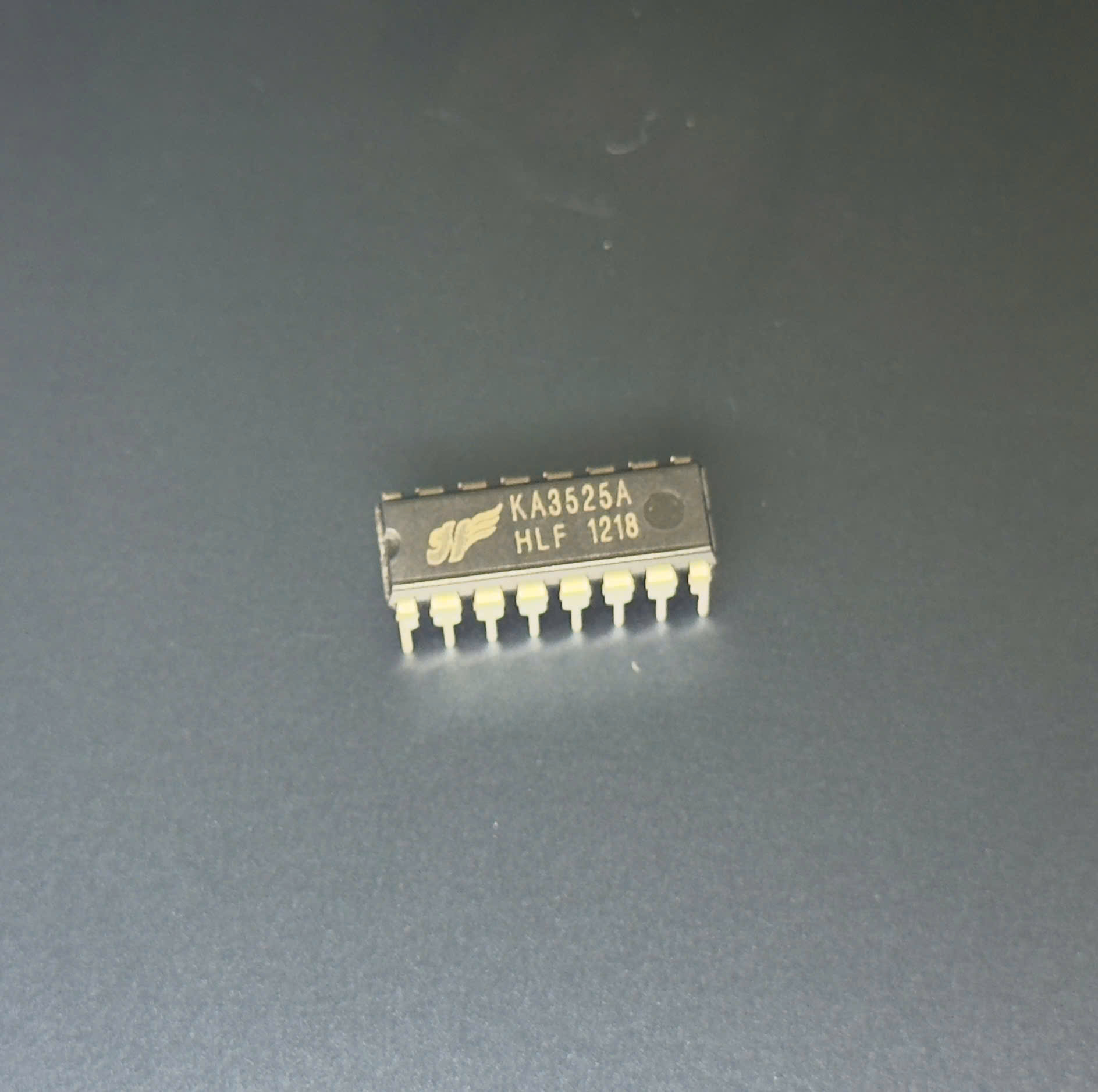

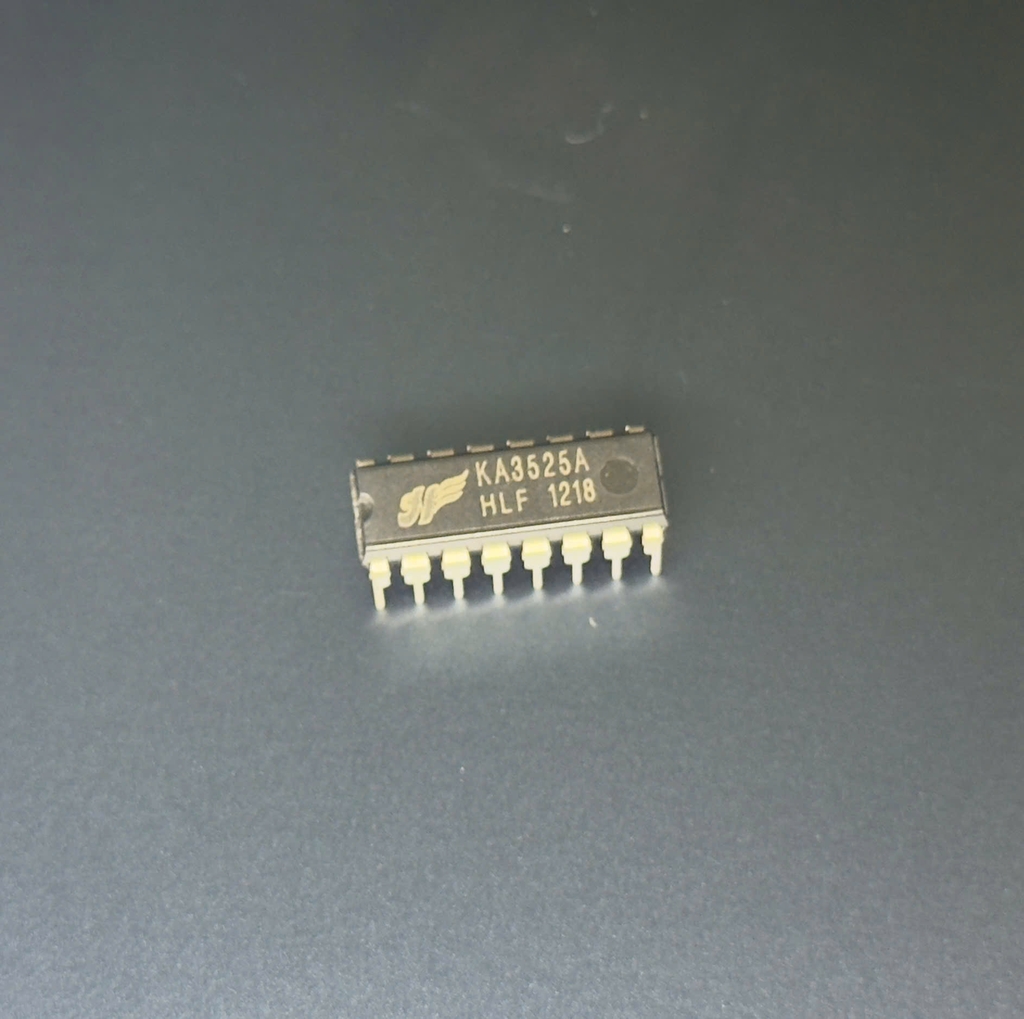

IC KA3525 của hãng HLF là vi mạch điều chế độ rộng xung (PWM Controller IC) chuyên dùng trong các mạch nguồn xung, inverter, UPS, máy hàn điện tử và các ứng dụng điều khiển công suất. KA3525 có chức năng tạo xung ổn định, hỗ trợ bảo vệ quá dòng, điện áp và dễ dàng phối hợp với MOSFET/IGBT công suất cao. Đây là dòng IC tương tự SG3525, được sử dụng rộng rãi trong các mạch công nghiệp và dân dụng.
🔹 Thông số kỹ thuật
-
Model: KA3525 (HLF)
-
Điện áp hoạt động: 8V ~ 35V
-
Tần số dao động: Lên đến 400kHz (cấu hình ngoài với R, C)
-
Điện áp ra: ±20V max
-
Dòng ngõ ra: ±500mA (có thể drive trực tiếp MOSFET/IGBT)
-
Kiểu gói: DIP-16 / SOP-16 (tùy lô sản xuất)
-
Hãng sản xuất: HLF Semiconductor
🔹 Đặc điểm nổi bật
-
Bộ tạo xung PWM ổn định, điều chỉnh được tần số.
-
Tích hợp sẵn chức năng soft start, bảo vệ quá dòng, quá áp.
-
Ngõ ra push-pull, có thể drive trực tiếp MOSFET/IGBT công suất.
-
Linh kiện phổ biến, dễ thay thế cho SG3525.
-
Độ tin cậy cao, thích hợp cho ứng dụng công suất lớn.
🔹 Ứng dụng
-
Mạch inverter, kích điện 12V/24V.
-
Bộ nguồn xung (SMPS).
-
Máy hàn điện tử, UPS.
-
Các hệ thống điều khiển công suất cần PWM ổn định.
