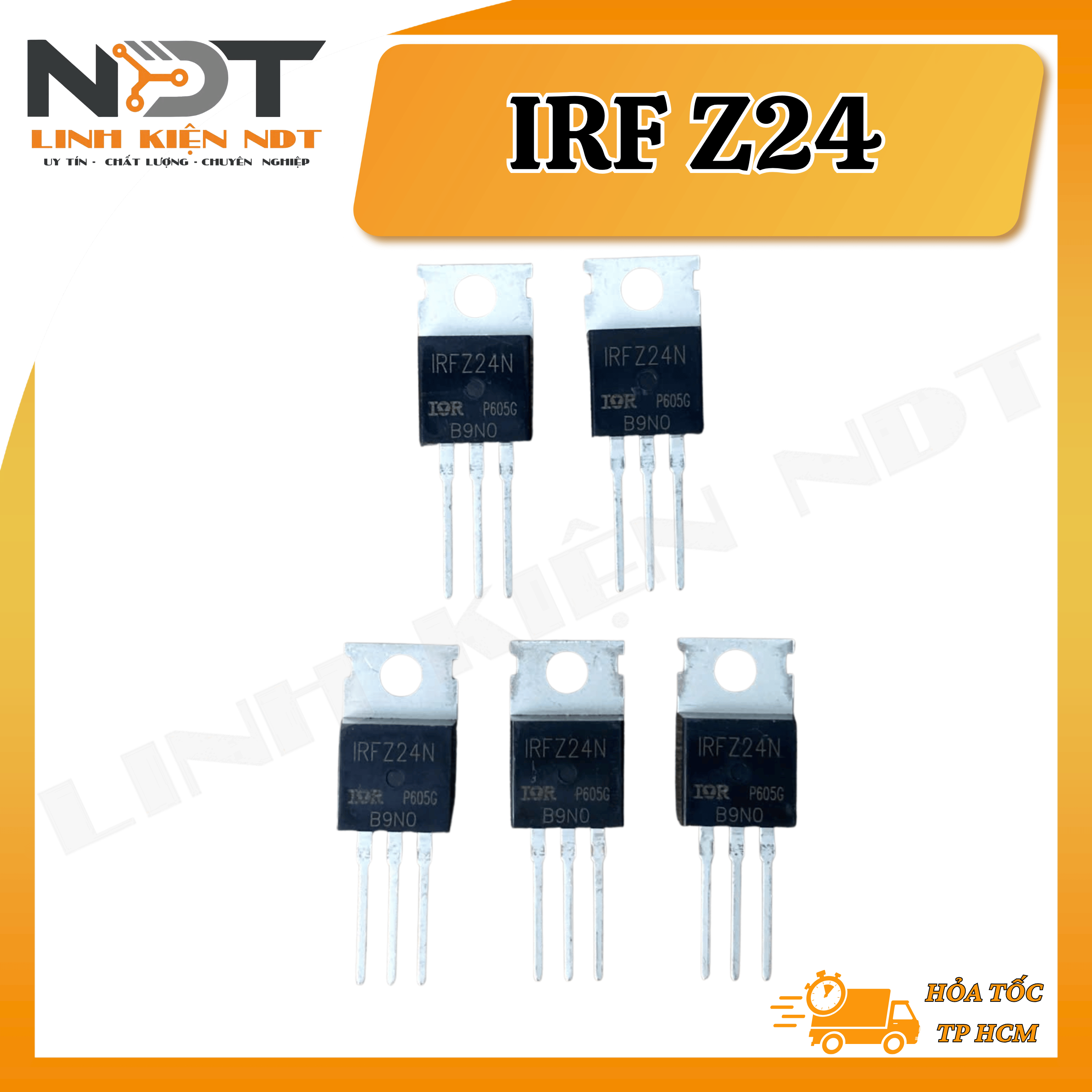

IRFZ24 Power MOSFET Datasheet là linh kiện bán dẫn công suất loại MOSFET kênh N (N-Channel) phổ biến, được đóng gói dạng TO-220 giúp dễ dàng lắp tản nhiệt.
Thông số kỹ thuật cơ bản
Điện áp cực đại (VDSS): 55V đến 60V.
Dòng điện định mức (ID): 17A.
Điện trở nội (RDS(on)): Khoảng 0.07Ω - 0.10Ω.
Điện áp điều khiển Gate-Source (VGS): ±20V.
Công suất tiêu tán (PD): 45W - 60W.
Sơ đồ chân (Từ trái sang phải, mặt trước)
Chân 1 (G - Gate): Cực cổng nhận tín hiệu điều khiển mở/tắt.
Chân 2 (D - Drain): Cực máng nhận đầu ra dòng điện.
Chân 3 (S - Source): Cực nguồn nối mass hoặc tải.
Ứng dụng phổ biến
Mạch chuyển mạch tốc độ cao.
Bộ nguồn xung, mạch kích biến áp trong máy hàn.
Bộ lưu điện (UPS) và mạch điều khiển động cơ
